焊接机器人工作站的组成

工业机器人工作站，在我们现实应用中会有很多类型，它的设计方案取决工装对象产品，工装效率、工装环境、供料方式，需要实现的功能种类等众多方面。通过本文描述焊接机器人工作站的构成，加深大家对机器人工作站认识及了解，普及机器人工作站基本知识。

焊接机器人与焊接机器人工作站的区别

焊接机器人主要由机械手组成、控制系统、示教育系统、焊机、送丝机构、焊枪等组成。

而焊接机器人工作站除了焊接机器人外，还包含了很多辅助设备如地轨、变位机、翻转台、焊缝跟踪系统、安全围栏、清枪器、安全系统、外围设备等配合焊接机器人工作的，前者只是单纯的一套焊接机器人，价格也相对便宜，而焊接机器人工作站价格则相对较高。

焊接机器人工作站的组成设备

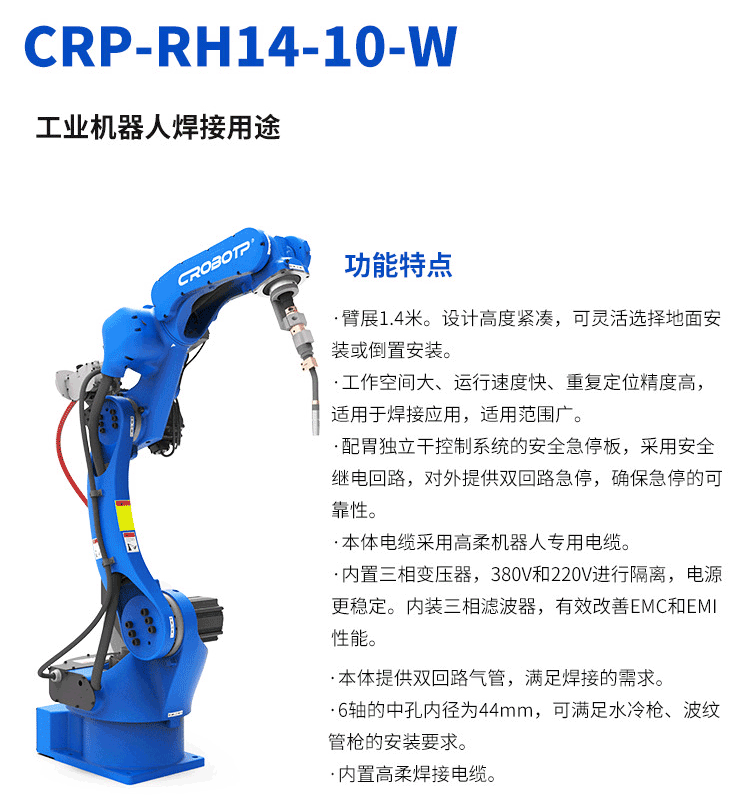

1.机器人

接受控制柜的信号，使焊枪到达焊接位置等。

2.机器人控制柜

接收外部信号，如:焊接、示教器、外部控制柜等，并将数据传输给机器人，使机器人完成焊接任务。

3.焊枪

焊枪利用焊机的高电流，高电压产生的热量聚集在焊枪终端，融化焊丝，融化的焊丝渗透到需焊接的部位，冷却后，被焊接的物体牢固的连接成一体。

4.焊接电源

利用正负两极在瞬间短路时产生的高温电弧来熔化电焊丝上的焊料和被焊材料，使被接触物相结合的目的。

5.送丝机

在微电脑控制下，可以根据设定的参数连续稳定的送出焊丝的自动化送丝装置。

6.送丝盘

盛放盘装焊丝，固定于机器人上，使机器人在运动焊接时，出丝更畅快。

7.变压器

用来转换电压

8.变位机

通过电机的带动焊件旋转停顿，使焊件达到合适的焊接位置，辅助焊接完成，由外部控制柜控制。

9.清枪站

完成焊枪的清理焊渣，喷防飞溅液，修剪焊丝。使焊接效果达到最佳。

10.焊接烟尘净化器:

焊接烟尘净化器用于焊接、切割、打磨等工序中产生烟尘和粉尘的净化以及对稀有金属、贵重物料的回收等，可净化大量悬浮在空气中对人体有害的细小金属颗粒。

11.外部控制柜

控制变位机，将电机参数，并将数据传输到Fanuc控制柜中。

12.烟尘罩及吸风管

烟尘和粉尘通过烟尘罩及吸风管吸入焊接烟尘净化器中对空气进行过滤。

13. 设备桌

用来陈放设备的桌子
